Установка парктроника на форд фокус 2 своими руками


установка парктроника на форд фокус 2 своими руками Всем привет еще раз :)

Извините, если заставил ждать! Оказывается закачивать фото не так быстро как я думал...

Итак, купил я вот такой комплект парковочного радара (3500 руб.):

Фотоотчет. Установка парктроника. - 100_2139.jpg Фотоотчет. Установка парктроника. - 100_2139.jpg (87.87 КБ) 4866 просмотров

Фотоотчет. Установка парктроника. - 100_2140.jpg Фотоотчет. Установка парктроника. - 100_2140.jpg (107.39 КБ) 4866 просмотров

Вот комплектация:

Фотоотчет. Установка парктроника. - 100_2141.jpg Фотоотчет. Установка парктроника. - 100_2141.jpg (96.69 КБ) 4866 просмотров

Инструкция :lol: :lol: :lol: :

Фотоотчет. Установка парктроника. - 100_2142.jpg Фотоотчет. Установка парктроника. - 100_2142.jpg (62.94 КБ) 4866 просмотров

Более информативной инструкции по монтажу я еще не встречал!! :wink:

Индикатор установил на штатное место (в нижней части индикатора был двусторонний скотч):

Фотоотчет. Установка парктроника. - 100_2080.jpg Фотоотчет. Установка парктроника. - 100_2080.jpg (74.12 КБ) 4866 просмотров

Для прокладки провода ничего снимать не нужно. Просто аккуратно продавить плоской отверткой по периметру лобового стекла:

Фотоотчет. Установка парктроника. - 100_2081.jpg Фотоотчет. Установка парктроника. - 100_2081.jpg (81.63 КБ) 4861 просмотр

Фотоотчет. Установка парктроника. - 100_2082.jpg Фотоотчет. Установка парктроника. - 100_2082.jpg (69.83 КБ) 4861 просмотр

Фотоотчет. Установка парктроника. - 100_2083.jpg Фотоотчет. Установка парктроника. - 100_2083.jpg (88.22 КБ) 4861 просмотр

Далее снял резиновый уплотнитель двери:

Фотоотчет. Установка парктроника. - 100_2084.jpg Фотоотчет. Установка парктроника. - 100_2084.jpg (71.44 КБ) 4861 просмотр

Вытащил провод:

Фотоотчет. Установка парктроника. - 100_2087.jpg Фотоотчет. Установка парктроника. - 100_2087.jpg (69.47 КБ) 4861 просмотр

Фотоотчет. Установка парктроника. - 100_2089.jpg Фотоотчет. Установка парктроника. - 100_2089.jpg (60.97 КБ) 4861 просмотр

Протянул провод за стойкой под обшивкой крыши:

Фотоотчет. Установка парктроника. - 100_2091.jpg Фотоотчет. Установка парктроника. - 100_2091.jpg (75.85 КБ) 4861 просмотр

Предварительно снял уплотнитель задней двери:

Фотоотчет. Установка парктроника. - 100_2088.jpg Фотоотчет. Установка парктроника. - 100_2088.jpg (71.46 КБ) 4861 просмотр

Также провел провод под крышей у задней двери:

Фотоотчет. Установка парктроника. - 100_2092.jpg Фотоотчет. Установка парктроника. - 100_2092.jpg (79.54 КБ) 4861 просмотр

Опустил спинку заднего сидения и под обшивкой продел провод в багажник:

Фотоотчет. Установка парктроника. - applejack.jpg Фотоотчет. Установка парктроника. - applejack.jpg (72 КБ) 4861 просмотр

Фотоотчет. Установка парктроника. - 100_2094.jpg Фотоотчет. Установка парктроника. - 100_2094.jpg (116.71 КБ) 4861 просмотр

Фотоотчет. Установка парктроника. - 100_2095.jpg Фотоотчет. Установка парктроника. - 100_2095.jpg (76.4 КБ) 4861 просмотр

Вид из багажника:

Фотоотчет. Установка парктроника. - 100_2098.jpg Фотоотчет. Установка парктроника. - 100_2098.jpg (78.21 КБ) 4860 просмотров

Протянул провод под металлом (закрепил изолентой в местах где провод выходит наружу):

Фотоотчет. Установка парктроника. - 100_2099.jpg Фотоотчет. Установка парктроника. - 100_2099.jpg (68.69 КБ) 4860 просмотров

Фотоотчет. Установка парктроника. - 100_2100.jpg Фотоотчет. Установка парктроника. - 100_2100.jpg (89.21 КБ) 4860 просмотров

Фотоотчет. Установка парктроника. - 100_2101.jpg Фотоотчет. Установка парктроника. - 100_2101.jpg (83.79 КБ) 4860 просмотров

Снял обшивку с левой стороны багажника:

Фотоотчет. Установка парктроника. - 100_2104.jpg Фотоотчет. Установка парктроника. - 100_2104.jpg (105.56 КБ) 4860 просмотров

Фотоотчет. Установка парктроника. - 100_2105.jpg руками Фотоотчет. Установка парктроника. - 100_2105.jpg (71.72 КБ) 4860 просмотров

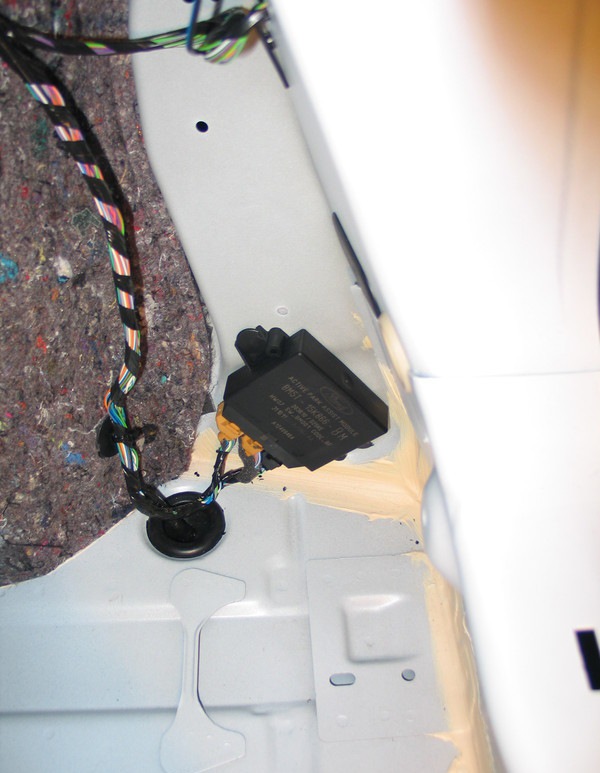

Под обшивкой установил на стенке "мозги" парковочника на двусторонний скотч с липучкой (был сразу на обратной стороне "мозгов"):
Изображение Изображение Изображение Изображение

Для подключения парктроника к сети там есть два провода (черный и красный). Черный провод (масса) прикрутил к креплению заднего фонаря, а красный к контакту лампочки заднего хода:
Изображение Изображение Изображение Там еще есть небольшая коробочка, в ней находится предохранитель...

В днище багажника есть техническое отверстие с резиновым уплотнителем. В этом уплотнителе пробил отверстие и продел в него провода от датчиков. Затем для герметизации плотно обмотал изолентой:
Изображение Изображение

Для разметки отверстий на бампере я использовал малярный скотч, на котором нарисовал крестики на местах будущих отверстий. Сначала определил высоту (должна быть примерно 50-55 см от земли), затем отмерил равные расстояния от брызговика до углового датчика с обеих сторон (это расстояние я уже забыл, но если кому-то нужно я потом померю), далее чтобы найти еще две точки в районе номера я просто разделил расстояние между крайними датчиками на три части и получил еще две точки.
Изображение Изображение Изображение

В комплекте была фреза для сверления отверстий:
Изображение Изображение Вот ей я и просверлил все отверстия 8)!!!

Теперь полезем под машину :mrgreen:

Под бампером я сделал из проводов от датчиков жгут и закрепил его на всевозможных отверстиях чтобы он не болтался, а датчики просто сунул в просверленные отверстия до щелчка:
Изображение Изображение Изображение Изображение Изображение

Кстати, чуть не забыл, датчики имеют небольшой скос. И я,используя его, направил луч вниз чтобы низкие препятствия тоже видел:

ВСЁ ГОТОВО!!! :) :) :)

Теперь покажу как работает:
Изображение Изображение Изображение Изображение Изображение
В основном он начинает определять препятствия начиная с 1,5 метров, но бывает и больше (пару раз показывал 2 метра). Индикатор "стоп" загорается на расстоянии менее 30 см. И еще бордюры видит на расстоянии более 50-70 см, потом теряет...

Ну вот и все! Если есть вопросы, то всегда отвечу :).
